• 平衡重設計，適合各種托盤和貨架，高強度車身和底盤、堅固耐用，確保貨叉輕松處理重型貨物。
• 交流驅動，加裝電子助力轉向功能，極大減輕轉向所需力量，提高駕駛的穩定性和舒適性

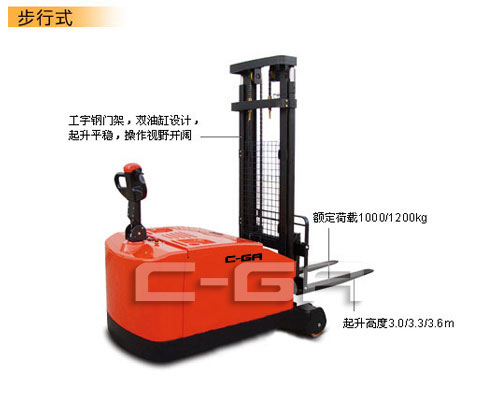

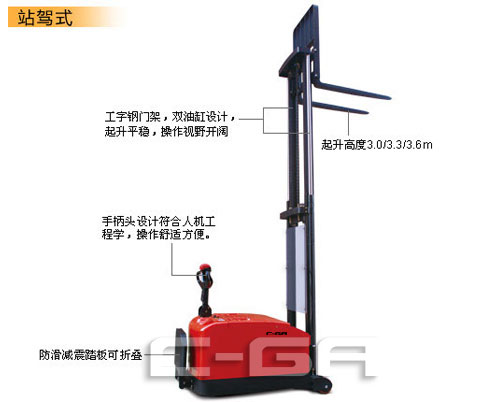

• 工字鋼門架，雙油缸設計，起升平穩，操作視野開闊
• 加配上坡增力油缸，防止上坡打滑
• 電子、機械雙重起升限位，確保升降平穩安全
• 三速下降，滿載慢速，空載快速
• 溢流閥防止超載，安全第一

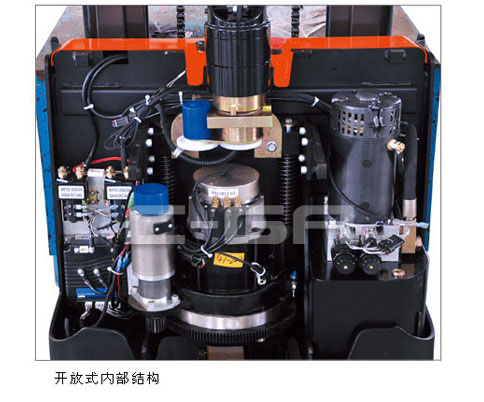

• 開放式內部結構、編號線束布局清晰，方便維護

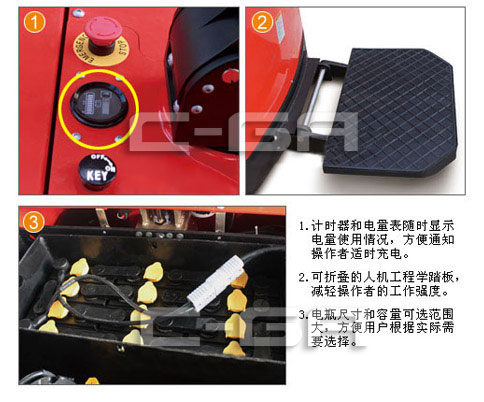

• 計時器和電量表隨時顯示電量使用情況，方便通知操作者適時充電。
• 可折疊的人機工程學踏板，減輕操作者的工作強度。
• 電瓶側拉式設計，方便維修和更換，提高工作效率。

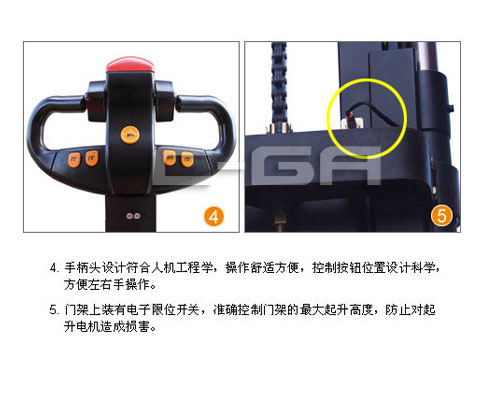

• 門架上裝有電子限位開關，準確控制門架的最大起升高度，防止對起升電機造成損害。

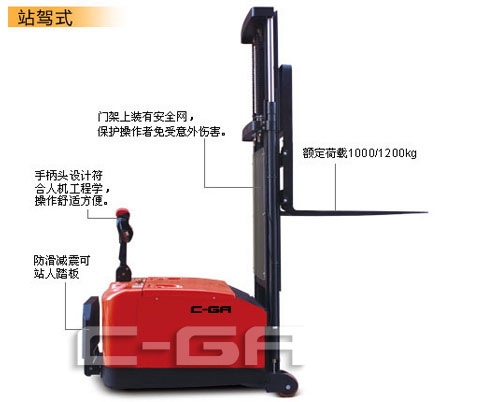

• 門架上裝有安全網，保護操作者免受意外傷害。
• 氣彈簧自動復位鑄造手柄；自動折疊踏板供選配
• 烤漆車體，流水線裝配，保證工藝
|

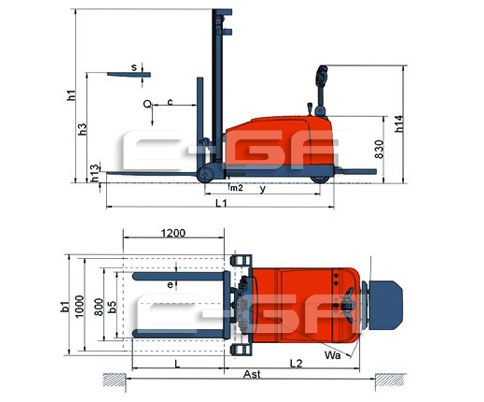

貨號
|
A2247
|
A2248
|
A2249
|
|
特性
|
動力形式
|
全電動
|
|
操作方式
|
步行/站駕
|
|

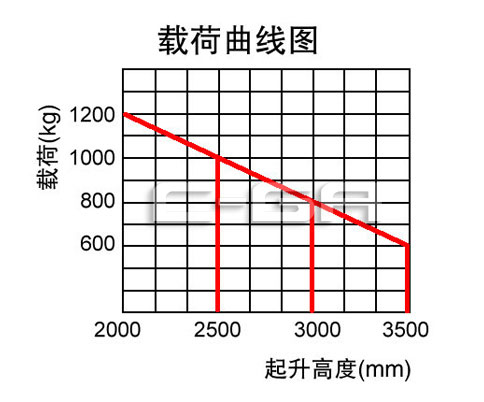

額定荷載(Q)
|
kg
|
1200
|
|
起升高度
|
mm
|
3000
|
3300
|
3500
|
|
門架縮回時最低高度(h1)
|
mm
|
2030
|
2130
|
2230
|
|
載荷中心距
|
mm
|
600
|
|
軸距
|
mm
|
1179
|
|
車輪
|
輪胎類型
|
|
PU
|
|
輪胎數量(驅動輪/平衡輪/承重輪)
|
|
1D+L2
|
|
尺寸
|
作業時門架最大高度(h4)
|
mm
|
3670
|
|
操縱手柄最大高度(h14)
|
mm
|
1450
|
|
全長(踏板收起)(l1)
|
mm
|
2591
|
|
貨叉面長度(l2)
|
mm
|
1625
|
|
車體寬度(b1)
|
mm
|
1015
|
|
貨叉最低高度(h13)
|
mm
|
80
|
|
貨叉尺寸，厚度/寬度/長度(s/e/L)
|
mm
|
40/100/1070
|
|
貨叉外側間距(b5)
|
mm
|
200~660
|
|
支撐腿外寬
|
mm
|
/
|
|
最小離地間隙(m2)
|
mm
|
50
|
|
最小轉彎半徑，踏板收起/放下(Wa)
|
mm
|
1337
|
|
最小直角堆垛通道寬度,踏板收起/放下(托盤0.8 x 1.2m,1.2m沿貨叉放置,間隙200）
|
(Ast)mm
|
2980/3460
|
|
最小直角堆垛通道寬度,踏板收起/放下(托盤1.0 x 1.2m,1.2m沿貨叉放置,間隙200）
|
(Ast)mm
|
3000/3480
|
|
性能
|
行駛速度，滿載/空載
|
km/h
|
3.0/3.5
|
|
起升速度，滿載/空載
|
mm/s
|
130/230
|
|
下降速度，滿載/空載
|
mm/s
|
100/180
|
|
最大爬坡能力，滿載/空載
|
%
|
5/7
|
|
制動方式
|
|
電磁 /再生
|
|
電機
|
驅動電機功率
|
kW
|
AC 1.5
|
|
起升電機功率
|
kW
|
DC 3.0
|
|
蓄電池電壓/容量
|
V/ Ah
|
24/210/270
|
|
重量
|
蓄電池重量
|
kg
|
250
|
|
自重（包含蓄電池）
|
kg
|
1890
|

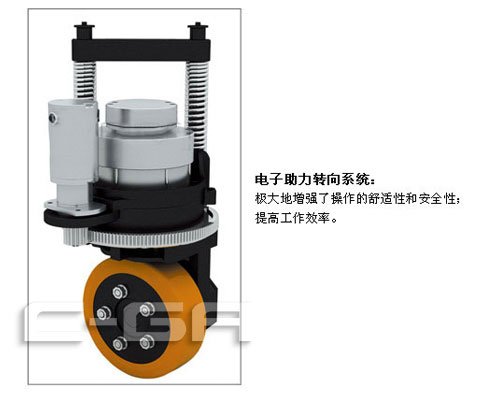

轉向控制系統介紹
電子轉向系統——四兩撥千斤的藝術
你還在吃力的轉動手柄讓搬運車轉向嗎？
你還在因?yàn)槁访姘纪共黄?，讓你很難掌控搬運車的手柄以致影響工作效率而煩惱嗎？
你還在為關鍵時刻轉向不及時引發操作事故而擔憂嗎？
系統工作原理
傳統的電動搬運車在轉向時，雙手作用于手柄，作用力通過鏈條帶動方向輪轉向，操作起來比較吃力，當所載貨物比較重時，則非常費勁，而且如果行駛的路面凹凸不平，路面對方向輪的震動會傳給手柄，造成“打手”現象，給手柄控制帶來較大難度。
加裝了電子轉向系統(EPS)的搬運車/堆高車在轉向時，轉向傳感器會“感覺”到轉向盤的力矩和擬轉動的方向，這些信號會通過數據線發給轉向系統控制器。轉向系統控制器則會根據傳動力矩、擬轉的方向等數據信號，向轉向執行器發出動作指令，從而使電動機根據具體的需要輸出相應大小的轉動力矩，因此使轉向能輕易完成。
操作裝了電子轉向系統的搬運車或者堆高車，轉向所需力只有原來的1/5，甚至可以僅憑手指一撥就能輕松完成轉向工作，真正的四兩撥千斤。
◆ 電話技術支持
卡嘉（C-GA ）提供系列化的服務以滿足客戶需求?？?C-GA) 的電話技術支持服務旨在第一時間快速正確的處理合作伙伴的問題，提供正常工作時間和正常工作時間之外的加時遠程電話技術支持。
服務概述
以下(“服務說明”)詳細闡述了卡嘉電話技術支持服務所包含的遠程服務內容。通過該支持服務計劃，您可在本服務說明規定的時間段之內通過電話獲得卡嘉技術支持服務。呼叫卡嘉報價單訂單及其他媒體所標明的技術支持號碼，獲得技術支持服務。
以上技術支持號碼服務面向中國大陸地區，港澳臺及其他地區服務參見其他區域服務說明。
增強型電話技術支持服務提供： 卡嘉遠程電話技術支持
|
國家和地區
|
電話技術支持時間
|
|
中國大陸及港澳臺區域
|
周一至周五早8：30-下午5：30
|
|
周六早8：30-下午5：30
|
|
其他地區
|
參見卡嘉其他區域服務說明
|
客戶職責
如卡嘉產品出現任何故障， 客戶應呼叫卡嘉報價單、訂單及其他媒體標明的免費技術支持號碼，聯系卡嘉技術支持部門。
A、呼叫卡嘉之前， 客戶應準備妥當下列信息：
1） 客戶在卡嘉注冊的客戶編號
2）產品貨號型號
3）產品序列號
4）用戶應身處設備所在位置，并遵循卡嘉技術人員的指導
B、與卡嘉進行電話交流時，客戶應準備妥當下列信息：
1）故障的詳細說明
2）在條件允許的情況下，準備故障的文檔說明及設備故障圖片其它重要信息。
機密性或?qū)Ｓ袡?quán)利主張：客戶允諾，任何提供或發送至卡嘉(通過電話、郵件或其它方式)的信息或數據非客戶機密或?qū)Ｓ小?
本服務說明服從客戶與卡嘉簽署的更高級別協議的條款、條件，并作為其補充。在此類協議不存在的情況下，本文將受卡嘉標準的銷售、服務和技術支持條款和條件的限制并作為其補充，后者可致函索取或訪問www.transpac.com.cn
獲得。在本文與此類條款或條件相抵觸時，應以本文為準。卡嘉有權對本文及其描述的產品和服務隨時進行增補或修改，恕不另行通知。
◆ 在線技術支持
卡嘉所面向的所有終端客戶在服務期限內均可享受Web 支持和卡嘉技術支持服務。如果產品發生故障， 客戶可以直接通過互聯網登錄卡嘉網站服務專區，搜索查詢專項產品服務或通知卡嘉為客戶上門提供技術人員和所需部件。上門支持服務將在客戶提出服務請求的國家和地區內提供，且限于有能力提供客戶所購產品和部件的國家和地區。
具體服務年限請見報價單，該期限過后的在線支持服務需要根據卡嘉服務條款確定，如需另行付費， 卡嘉將在第一時間通知客戶。盡管存在服務年限的規定，易損件、電池和其他等卡嘉耗材和附件按照特定的支持服務進行。
服務說明
卡嘉在其技術支持網站(www.transpac.com.cn)上提供包含電子郵件支持在內的綜合性免費在線支持。大多數支持問題都可通過卡嘉的在線問題診斷平臺和信息資源得到解答，例如：
1）與卡嘉技術人員一樣，訪問卡嘉的知識管理系統，查詢問題診斷方法、故障診斷信息和常見問題（FAQ）等大量參考資料。
2） 通過鍵入客戶編號獲取有關您的企業交易信息及購買產品的維護保養信息。
3）獲取設備保養及維護知識，注冊獲取知識更新通知。
4）在線觀看產品使用、維護、保養及維修視頻。
5）加入討論組，與其他客戶和卡嘉專業技術人員交流。
◆ 上門服務技術支持
上門服務為客戶的卡嘉的產品提供在購買地區以外的服務與支持?？危ㄉ虾＃┨峁┑脑摲?wù)僅限于在中國大陸地區。當客戶在其所在國家或地區之外遇到問題時， 可在支持其產品的任何國家或地區要求獲得全球服務。服務細則和部件供貨情況在不同國家或地區會有所不同?？蛻魬?yīng)明確，受產品所在地距離和交通狀況影響，各地提供的上門服務反應速度會有所不同。
客戶可通過三種途徑獲取技術支持：1） 客戶可呼叫其當前所在地區的呼叫中心。2） 客戶可呼叫報價單上的客戶服務代表或技術支持代表。3）如果需要維修， 卡嘉技術人員將通過客戶所在地的卡嘉呼叫中心安排服務。卡嘉不排除上門服務可能由卡嘉服務合作伙伴提供。
